双层罐泄漏检测仪施工要求

一、订货数据:

◆安装口法兰口径。

◆安装口法兰面至油罐底部尺寸。

二、特别注意事项:

◆双层罐泄漏检测传感器必须与双层罐泄漏检测仪主机配套共同组成本安防爆系统方可适用于危险场所。

◆必须将双层罐泄漏检测仪主机置于不含爆炸性气体混合物的非危险场所。双层罐泄漏检测传感器属于本质安全性产品与双层罐泄漏检测仪主机连接时必须加装关联设备安全栅；其连接线缆为四芯或者两芯屏蔽线（必须有绝缘护套），其屏蔽层必须与双层罐泄漏检测仪的接地端在安全场所接地。

◆电缆布线应尽可能排除电磁干扰的影响,并且电缆分布电容小于1.0μF、分布电感小于1mH。

◆用户不得擅自更换传感器的元器件，影响产品的防爆性能，应会同产品制造商共同解决运行中出现的故障，以杜绝安全事故的发生。

◆产品的安装、使用和维护应同时遵守产品说明书，GB3836-2010防爆标准，汽车加油加气设计与施工规范等国家标准；必须由具备防爆电气设备安装，使用和维护资格的单位进行安装施工。

三、布线改造:

◆每个油罐的探杆需要一根独立的通讯线缆连至触摸式控制台，所有探杆的通讯线缆必须穿在镀锌管(拐弯处要求弯头连接)中，施工穿线时必须保证通讯线缆绝缘护套不被破坏。

◆布线编号：每个油罐从人孔井至监控室触摸式控制台的通讯线缆要求编号，编号以罐号为准，便于区分和安装。

◆通讯线路不能与其他线路穿在同一根管内，且与其他线路距离大于400mm。

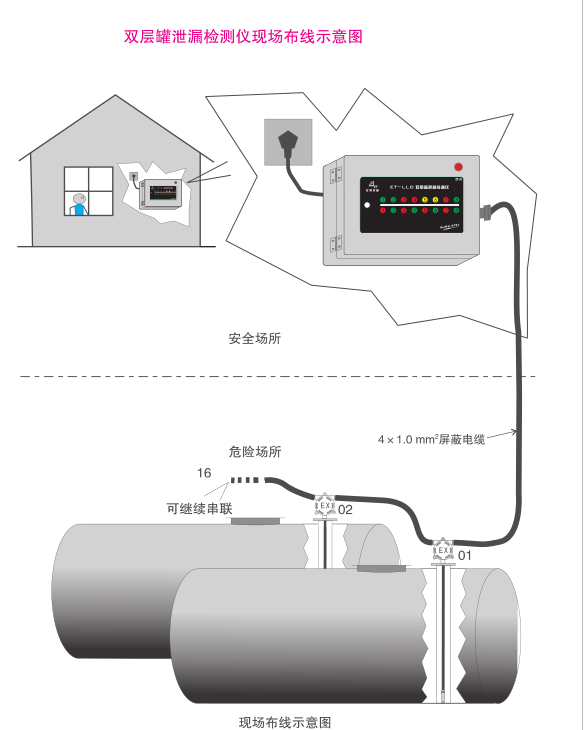

◆特殊情况下可以采用485总线制布线，如下图所示：
